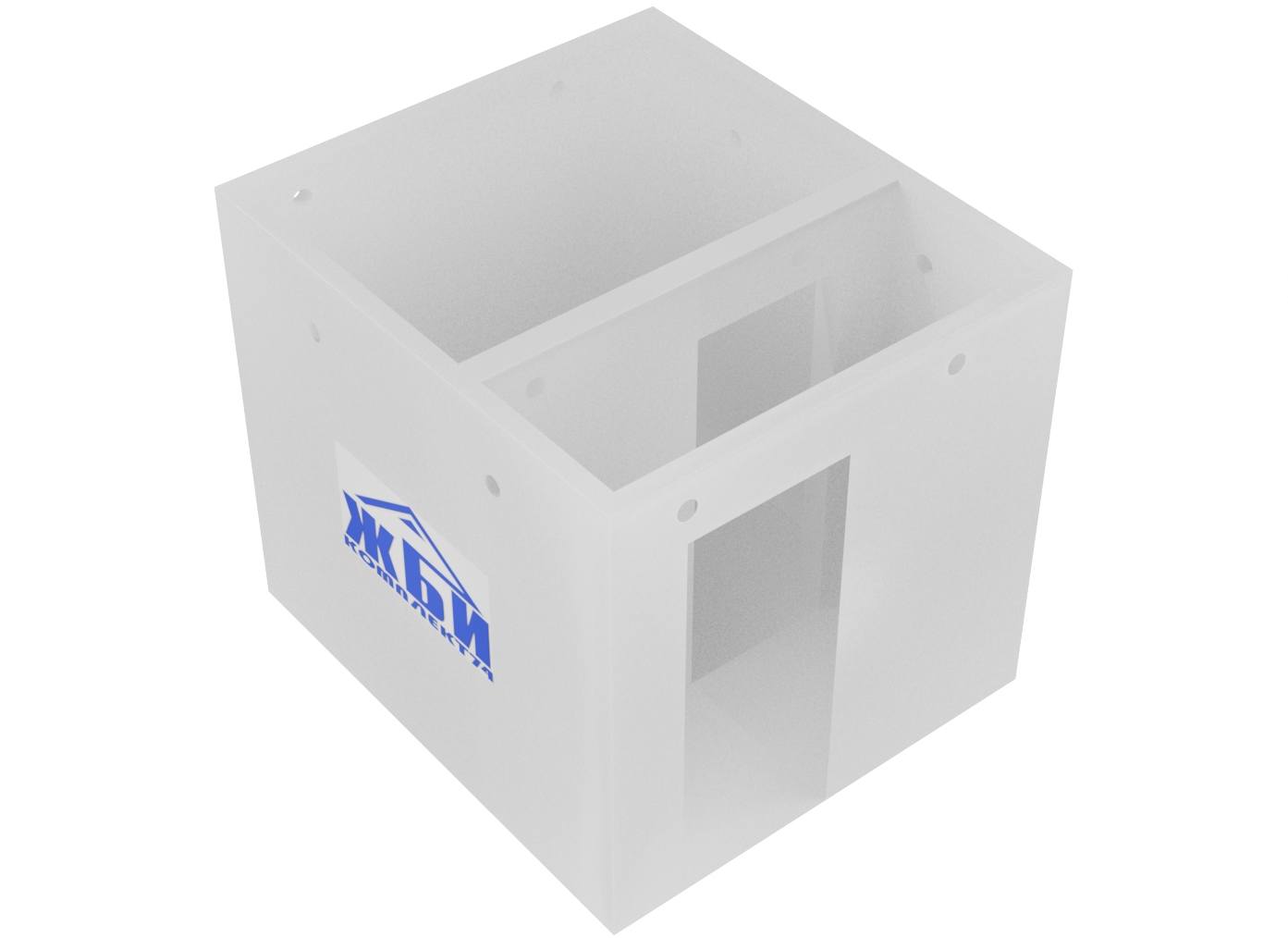

Защитное урытие УК ГО 27-24.5
Технические характеристики:
Защитное сборное сооружение общественного назначения, предназначено в том числе для укрытия людей. Укрытие рассчитано для установки на территории объектов не отнесенных к категории и группе по ГО.
Толщина стен обеспечивает защиту от удара фугасным боеприпасом до 6,2 кг. (Согласно расчету, без натурных испытаний). Вместимость защитных сооружений определяют суммой мест для сидения (на первом ярусе нар) (п. 4.10, СП 88.13330.2022), площадь помещения для защиты укрываемых в 5,13 м2 и нормативу в 0,6 м2/чел, позволяет разместить 5 человек.
Сооружение имеет дверной проем размером 2000х800 мм, не укомплектованный дверным полотном. В стенах предусмотрены вентиляционные-строповочные отверстия. Окраска фасада сооружения выполнена краской Тиккурила RAL 7030, с последующим нанесением красной надписи «УКРЫТИЕ» с двух сторон. Отделка внутри сооружения не предусмотрена. Сооружение характеризуется как быстровозводимое, без устройства фундамента и устанавливается на плиты основания с закладными элементами на выравнивающей подсыпки из утрамбованного щебня,фракции 20-40 мм.Сборка сооружения производится с помощью сварных соединений монтажными элементами за закладные детали.
Технические характеристики УК ГО 27-24.5
|
Перегородка |
Толщина 140 мм(железобетонная В30) |
|
Без основания |
Да |
|
Допуски по габаритам |
±5 мм (линейные), плоскостность ≤3 мм/м |
|
Общий вес сооружения |
15,8тонн |
|
Внутренний объем |
12,1м3 |
|
Отклонения по толщине |
±5 мм |
|
Несущая способность |
Соответствует ГОСТ Р 42.4.03‑2022, СП 88.13330.2014 |
|
Сертификаты/протоколы |
Паспорт изделия |
